干式变压器光纤温控器
2023-11-02


产品概述

  UTS01干式变压器光纤温控器,是上海渤迈电力科技有限公司专为干式变压器实时在线温度监测研发的一款产品。在强电磁环境下,具备四路(A、B、C相以及铁芯)荧光测温显示功能、报警联动输出功能。并可以通过MODBUS协议跟本公司其他产品配合使用,实现实时监控数据云端存储等功能。

  和传统的模拟与数字电路组成的温度控制器相比,本系统因采用高性能的微电脑控制器,使所需电子元器件的数量减少一半以上,从而使本系统的电路设计和结构设计大大简化,极大提高了本仪器的运行可靠性。我公司生产的荧光温控系统,设定只需通过面板上的几个按键操作就可实现,且设定参数在停电后不会丢失。本系统还具有“黑匣子”功能,可记录变压器掉电时刻的三个线包绕组的温度。在抗干扰方面,本系统在设计上采用硬件和软件相结合的抗干扰措施,共同监视温控器的工作,从而达到了极强的抗干扰能力。在使用方面,本系统还具有操作简单、安装方便、维护容易的特点。整套设备功能完善,简单易用。


系统功能

· 巡回显示温度

· 控制风机启停

· 超温报警

· 超高温自动跳闸

· 传感器故障报警

· MODBUS通信

· 4-20mA 模拟量输出


产品性能

测温范围

-40℃到260℃ (取决于实际传感器)

测温精度

±1℃

测温分辨率

0.1℃

温度单位

传感器通道数

默认3通道(+1变压器铁芯测温通道)

响应时间

<100ms/CH.(取决于传感器响应时间)

传感器接口

ST接口 连接光纤温度传感器

传感器长度

标配3M(其他长度可定制,*最长不超过15M)

光纤探头直径

≤3mm

电源输入

AC 220V

功耗

<10w

重量

<3kg

尺寸

262mm*201mm*80mm(高*宽*深)

通讯协议

Modbus-RTU标准协议

4-20mA模拟量输出

3通道+1铁芯测温通道


工作环境

运行温度

-20℃~55℃

存储温度

-40℃~85℃

启动温度

-20℃~50℃

工作相对湿度

5%~95%(无冷凝)

大气压力

80 KPa~110 KPa

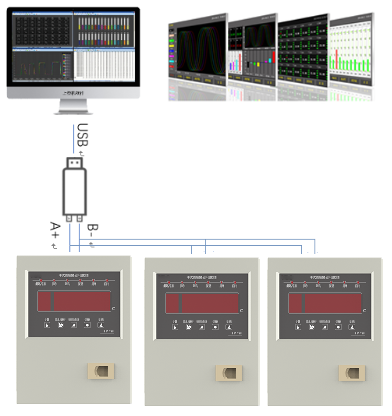

配置连接方法
