产品概述

  BM-DGA800变压器油中溶解气体在线监测装置用于电力变压器油中溶解气体的在线分析与故障诊断，适用于各种电压等级的电力充油变压器、电弧炉变压器、电抗器以及互感器等油浸式高压设备，BM-DGA800装置结合了光谱装置运行多年的成功经验，总结国内外油光谱在线监测的优缺点打造而成。该系统保持了公司产品在稳定性、可靠性、准确性等方面的优势：

l在线检测 H₂、CO、CO₂、CH₄、C₂H₄、C₂H₂、C₂H₆、H₂O (可选) 的浓度及增长率；

l定量清洗循环取样方式，真实反应变压器油中溶解气体状态；

l油气分离安全可靠，不污染，排放和不排放变压器油可由用户自己选择；

l采用专用光声池，无任何干扰和污染；

l采用进口特制的红外光源，提高烃类气体的检测灵敏度；

l高稳定性、高精度气体检测技术，重复性误差范围为 ±10%；

l成熟可靠的通信方式，采用标准网络协议，支持远程数据传输；

l数据采集可靠性高，采用过采样技术Δ－∑模数转换器，24 位分辨率，自动校准；

l多样的数据显示及查询方式，提供报表和趋势图，历史数据存储寿命为 10 年；

l环境适应能力强，成功应用于高寒、高温、高湿度、高海拔地区；

l抗干扰性能高，电磁兼容性能满足 GB/T17626与IEC61000 标准；

l提供有两级报警功能，报警信号可远传；

l开放的数据库，可接入电力系统局域网。

技术特点

l更快的分析周期，最小监测周期为 40-60分钟，可由用户自行设置，推荐检测周期为24小时检测一次；

l油气分离速度快，仅需10分钟多钟左右，采用特殊的环境适应技术，消除温、湿度变化对气体分配系数的影响；

l分析后的油样采用脱气和缓冲处理技术，消除回注变压器本体的油样中夹杂的气泡，多层隔离式回注油（返油）技术；

lC₂H₂最低检测限可达0.1-0.5μL/L；

l采用双回路多模式恒温控制，控温精度达 ±0.1℃，设备配有自动恒温工业空调；

l采用嵌入式处理器，将油气分离、数据采集、光谱分析、浓度计算、数据报警、设备状态监控等多功能，大大提高了系统的可靠性和稳定性；

l功能接口电路采用光耦隔离设计，进一步提高系统抗干扰性能；

l采用以太网方式，可实现全数字、远程数据传输、控制和参数设置；

l加强系统故障诊断功能，提供改良三比值法、大卫三角法和立方体图示法，给出诊断结果；

l加强系统自检，增加远程维护功能，提供设备异常事件报警；

l支持61850通讯协议，提供同类监测设备组网功能，可实现某一区域的集中远程诊断；

l系统结构采用19”标准机箱和高集成模块化设计，结构紧凑，安装维护简便，操作人性化；

l可扩展性高，可便捷的与其它监测装置集成。

工作原理

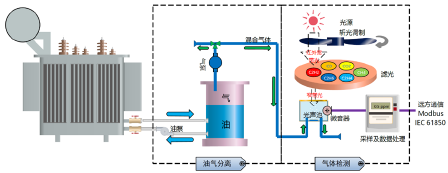

  BM-DGA800变压器油中溶解气体在线监测装置工作时，先利用油样采集单元进行油路循环，处理连接管道的死油，再进行油样定量；油气分离单元快速分离油中溶解气体输送到六通阀的定量管内并自动进样；进入红外光室光声池后，经红外光源照射后，气体分子吸收光谱能量后释放温度、声音信号被温度传感器和声音传感器采集；数据采集单元完成AD数据的转换和采集，嵌入式处理单元对采集到的数据进行存储、计算和分析，并通过100M以太网接口将数据上传至数据处理服务器或通过通信协议直接上传到后台，也可由 BM-DGA800 监测与预警软件进行数据处理和故障分析。
