红外智能巡检系统
2023-11-09


系统概述

  变电站红外巡检系统是一种利用红外热像仪对变电站内部各个设备的温度进行实时巡检的系统。该系统通过布置红外热像传感器,对设备表面的温度分布进行无损检测,然后将这些分布数据通过计算机处理,形成一张温度分布图,并将其保存到数据库中。

  设备在运行过程中,产生的热量将会被实时检测。如果发现设备温度过高或温度分布异常,巡检系统会自动向操作员发送警报信息,及时采取有效措施确保设备运行的安全和稳定性。

  该系统的核心组成部分是红外双机,它具有自动化检测、实时报警、高精度高效率等优良特性。相比于传统的检测方式,如人工巡检和定期检测等,巡检系统采用了“一机多能”的集成性架构,能够有效提高监管效率和信任度,大大降低了人工巡视的难度和频率,不仅可以减轻工作负担,同时还能够减少监测误差和漏检情况。

  总的来说,变电站红外巡检系统可以对变电站内部各个设备的温度进行实时巡检,及时发现并解决设备存在的问题,确保电力系统的稳定运行。


系统性能

·  自动巡检:系统具备预置行程,最大利用计算机系统的智能方式运作,无需看管而自动巡测。

·  自动预警:发现目标设备温度异常自动报警,存储设备工作状态热图,提示人员具体位置状况信息,以便马上排除故障及给出工作报告。

·  设备集控:在客户端能够实时显示多台设备的画面信息,并进行对应的控制功能。

·  远程控制:实现对变电站区域内场景情况的远程温度分析,远程监视。

·  手持红外热像仪数据自动导入系统,数据统一管理维护。

·  监视变电站内变压器、断路器等重要运行设备的外观状态、工作状态、温度场分布情况;

·  辅助监视变电站内CT、PT、避雷器和瓷绝缘子等高压设备的外观状态、工作状态、温度场分布情况;

·  辅助监视变电站内其他充油设备、易燃设备的外观状态、工作状态、温度场分布情况;

·  辅助监视变电站内隔离开关的分合状态;

·  变电站端红外视频监控有告警硬接点接至变电站综合自动化系统或远动设备,提供消防、预警的远动报警信息。

·  实现对变电站区域内场景情况的远程电力红外视频监控;


系统结构设计标准

·  系统采用标准化、网络化、免维护式的系统结构,具有高度的可靠性和安全性,同时符合ISO/OSI开放系统互联标准。

·  系统具备软硬件的扩充能力,支持系统结构的扩展和功能升级;

·  系统为其它系统提供标准图像接口,以利于其它系统调用及二次开发;

·  系统所提供的支撑软件能支持用户进一步开发应用软件;

·  系统的软硬件接口采用国际标准或工业标准,支持与其它标准硬件、其它网络及不同生产商的设备互联。可以达到信息资源共享;

·  系统所选用的硬件平台符合现代工业标准,具有一定市场销售规模的通用化、系列化的标准产品,并有可靠的维修服务支持,存在有其它替代品的可能,并充分考虑到计算机硬件的飞速发展;

·  为适应系统多级监控要求,系统具有灵活的多级组网能力;

·  系统具备开放的二次接口。


系统主要技术参数

系统在建成投运后应达到如下基本性能:

·  系统可用率 > 99%

·  监控中心的监控终端(工作站)图像控制切换响应时间< 1秒

·  图像分辨率达到CIF格式(352×288)以上(包括CIF格式)

·  计算机显示分辨率≥1024×768

·  系统平均无故障工作时间MTBF > 3000小时

·  系统平均维护时间MTTR<0.5小时

·  计算机CPU负荷率平均<30%

·  系统响应时间: < 1秒

·  监控画面显示与实际事件发生时间差 < 0.5秒

· 事件报警到系统自动记录相应画面时间差 < 1秒

红外探测器

探测器类型

非制冷焦平面微热型

像素

640×480

红外图像性能

视场角/最小焦距

25°×19° /0.1m

空间分辨率

1.37

热灵敏度

≤0.06℃@30℃

帧频

50/60HZ

调焦

自动/手动电调焦

波长范围

8-14um

可见光性能

变焦倍数

30倍光学变焦

像素

最大分辨率可达1920×1080

型号

DS-2ZCN3007

图像传感器

210万像素逐行扫描 1/2.8" CMOS

最低照度

最低照度:彩色0.05lux@F1.

云台性能

水平旋转角度

0°~360°连续旋转

预置位

支持255个

承载方式及运动范围

顶载:-60°~+60°

测量

测温范围

-20℃-+650℃

精度

±2℃或±2%(读数范围),取大值

测温校正

自动/手动

测量模式

软件任意设置

图像存储

原始图像采集

后端手动采集单帧、25帧原始数据图像,采集的数据图像可分析、可测温

图像存储

H.264实时连续图像记录

单幅拍照保存,BMP格式

电源系统

外接电源

220AC

功耗

≤75W(25℃正常工作时)

环境参数

工作温度

-40℃~+65℃

防护等级

IP66

湿度

≤90%(非冷凝)

ONVIF协议

支持

设备自动识别管理

防误报识别系统

详细设备工作状态管理

自动巡航

自动预警

自动生成报表

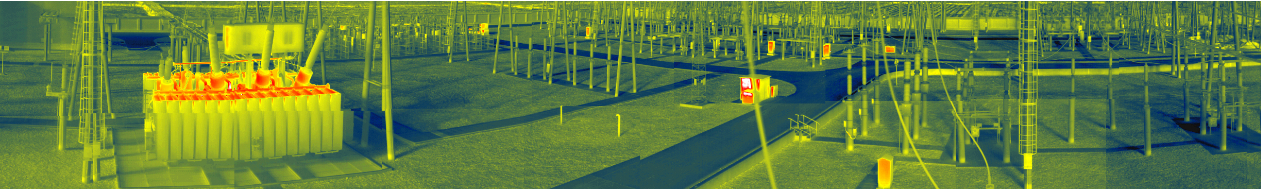

红外全景图

仪器前端测温方式

双视场监视,辅助识别

网络低带宽

通用协议支持

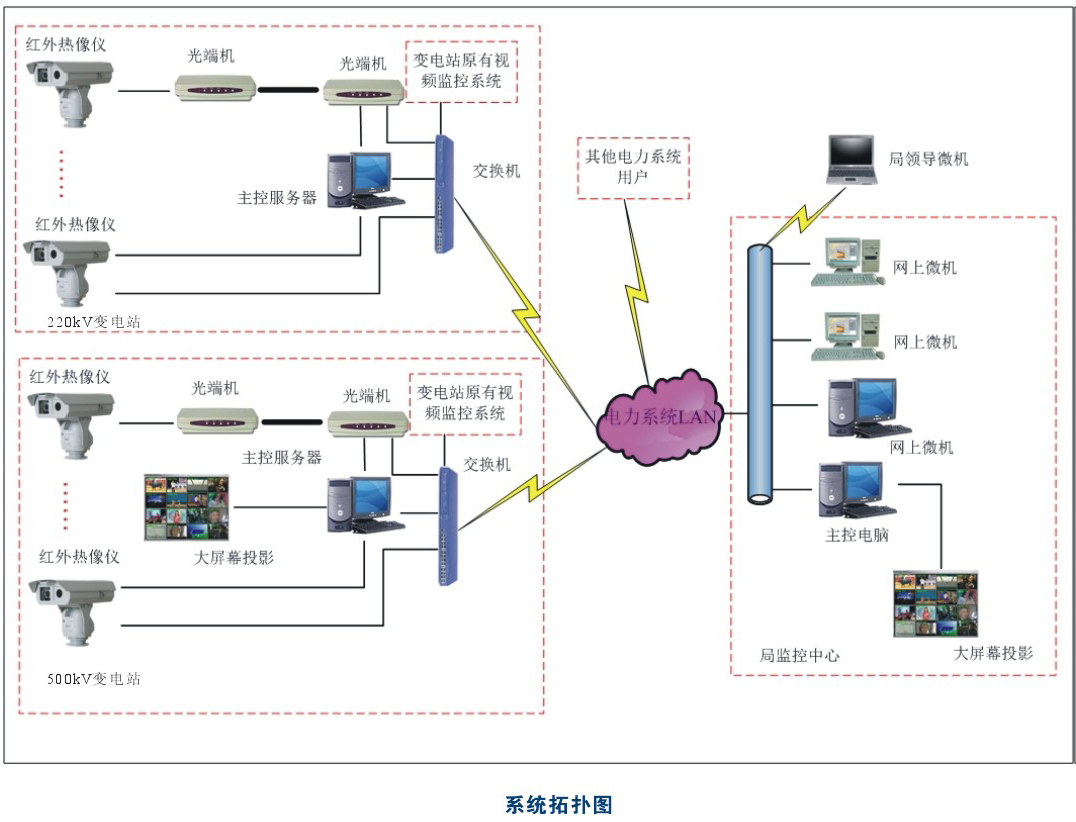

系统拓扑结构
