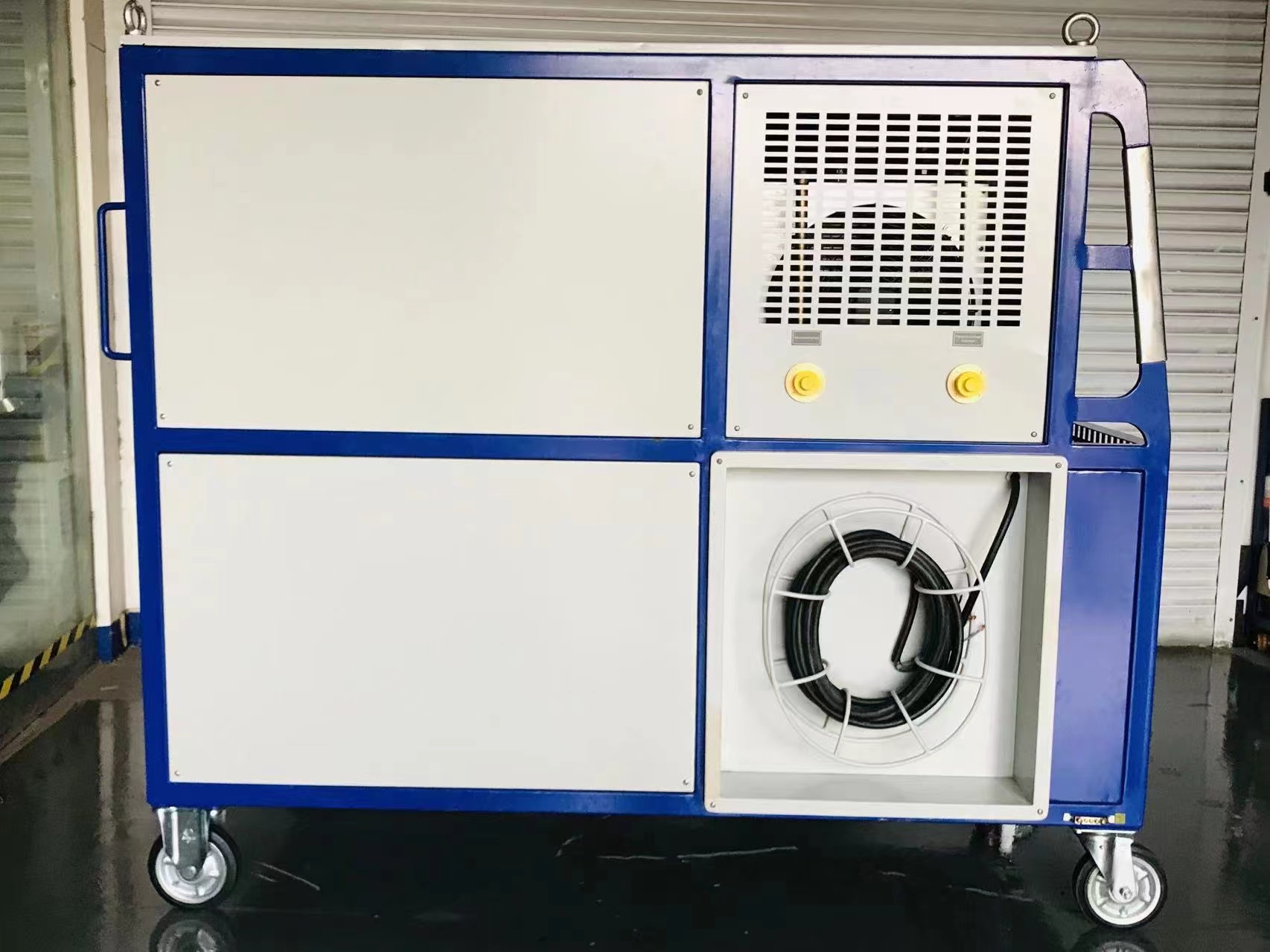

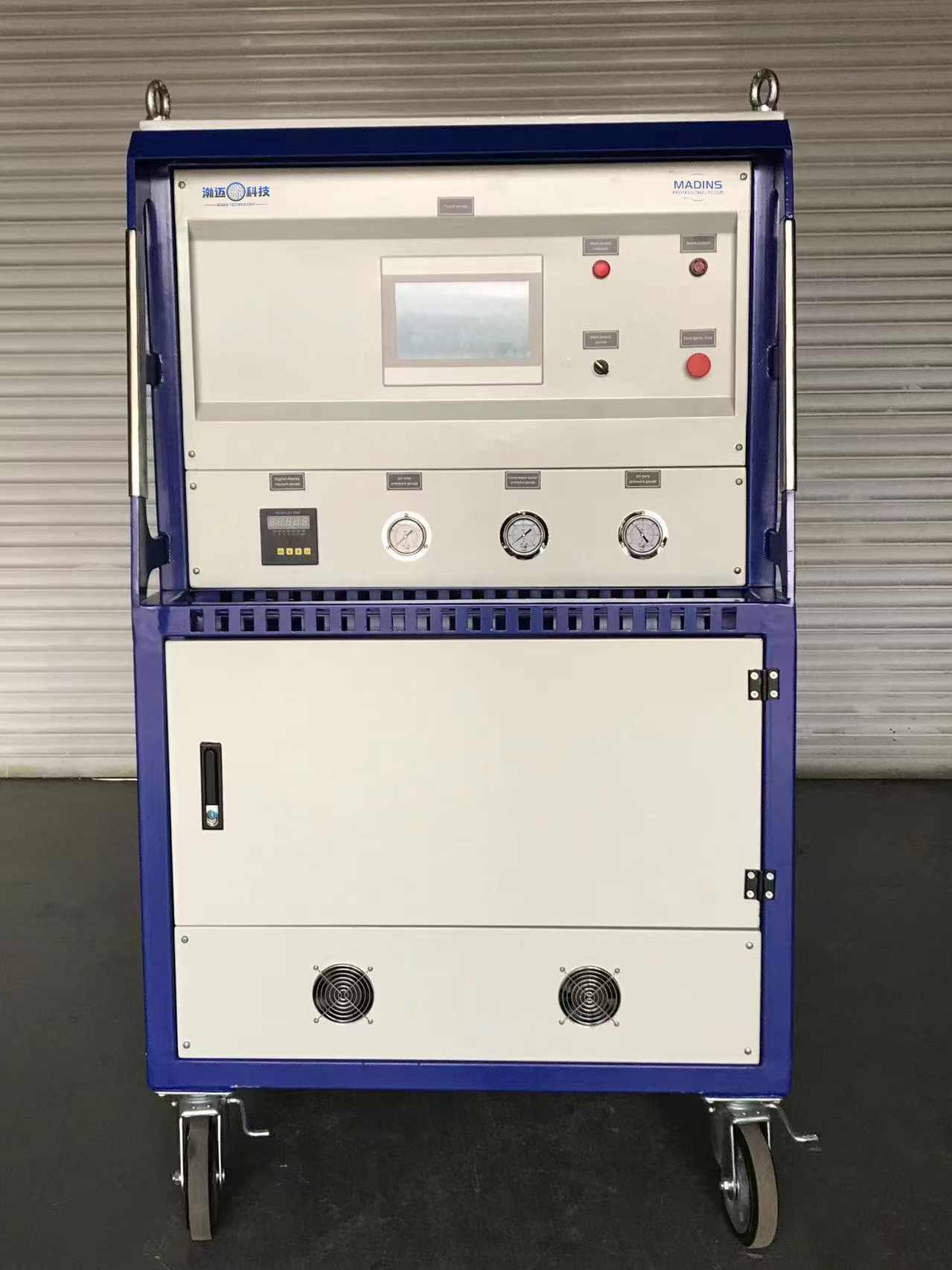

SF6气体回收装置
2023-10-11



产品概述

  本装置适用于SF6电气设备中六氟化硫气体抽真空、充气、回充、净化及回收,产品主要优点为能直接将回收的SF6气体以液态的形式贮存入容器,并能将GIS内的残压回收至5kPa(绝压)以下,拥有较小的体积,便于移动的放置,拥有较快的抽真空速度,能对回收的SF6气体进行干燥和过滤,还能回充SF6气体至SF6电气设备


技术特点

l  内置过滤吸附系统,可以吸附SF6气体中的的杂质、水份、分解产物和油份等

l  一体化的设计和较小的体积便于移动和使用

l  高效的过滤免维护系统,极大保证了回收SF6气体的质量

l  内置相序保护器,无论何时均能免除主机因相序错误而反转的担忧

l  所有电气系统均采用优质品牌

l  优质的脚轮将极大的保护地面油漆,并减少推动时所需的人工

l  整机为风冷无需外接水源

l  内置干燥加热系统,可确保干燥剂饱和之后可通过设备加热活化再生,从而无需更换干燥剂

l  所有球阀为密封元件具有自动补偿性能

l  具有内置反回油阀停电保护功能,杜绝真空泵停电或电机咬死返油



技术参数

型式:人力移动(中型)风冷

工作原理:压力液化 换热器辅助气体回收和回充

工作环境温度:上限:+45℃下限:-30℃

回收初压力:0.8MPa

回收终压力:5000Pa

回收速率:30m3/h

负压回收速率:15m3/h

回收速率:100kg/h

回充速率:10m3/h

抽真空速率:505m3/h

储存:储气罐600L(可因需定制)方式:液化储存

设备重量:1200kg

外形尺寸:2200×1050×1890mm

功率:20kW

电源:交流三相四线制 50HZ 380V±10%

年泄漏率≤0.5%名义储存量

噪声≤72dB(A)声压级
