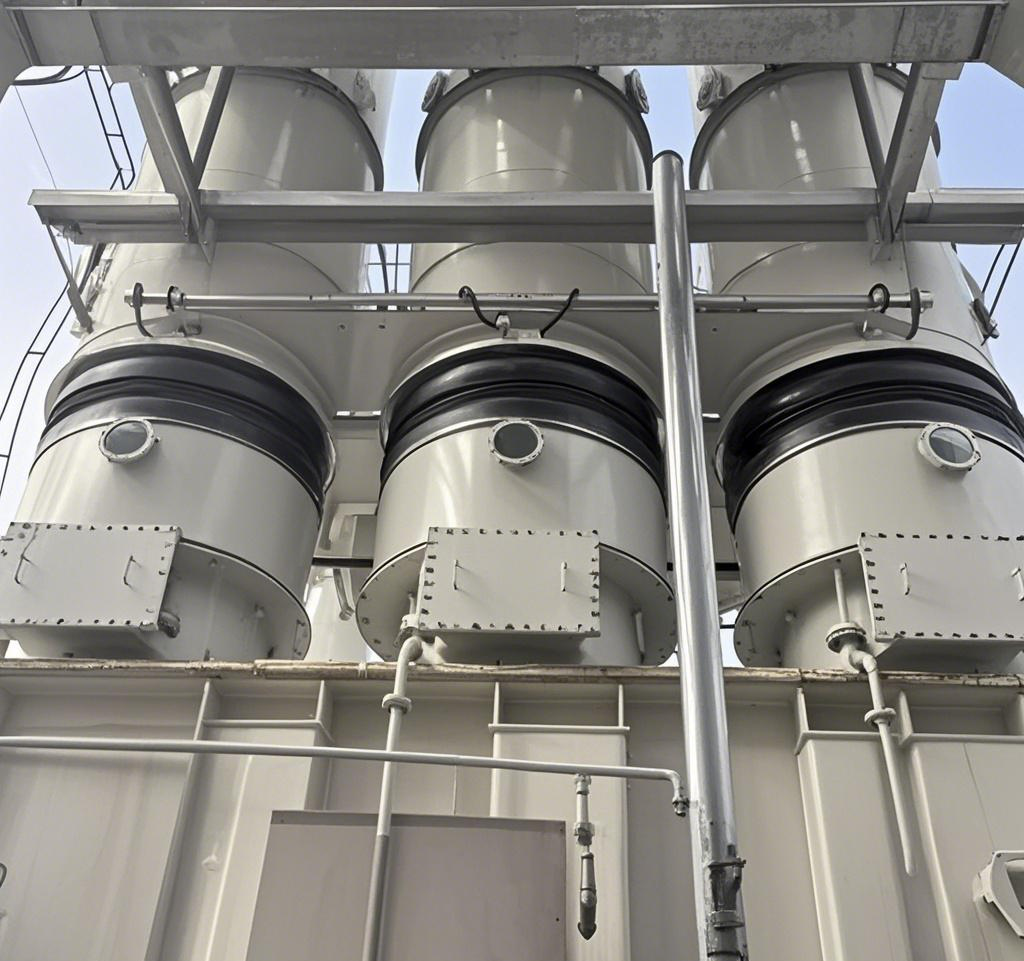

封闭母线在线监测
2023-10-18




系统概述

  物体处于绝对零度以上时,因为其内部带电粒子的运动,以不同波长的电磁波形式向外辐射能量,波长涉及紫外、可见、红外光区,但主要处于(0.8~15)μm的红外区内。物体的红外辐射能量的大小按其波长的分布与它表面温度有着十分密切的关系。因此,通过对物体自身辐射的红外能量的测量,便能准确地测定它的表面温度。

  封闭母线测温系统由光学系统、光电探测器、信号放大器及信号处理、显示输出等部分组成。光学系统汇集其视场内的目标红外辐射能量,视场的大小由测温仪的光学零件以及位置决定。红外能量聚焦在光电探测仪上并转变为相应的电信号,该信号经过放大器和信号处理电路按照仪器内部的算法和目标发射率校正后转变为被测目标的温度值。

  实时监测和预警系统能够对母线接头节点状态进行实时监测并对监测数据进行综合分析,对有告警的母线接头节点提前进行检修,避免母线接头损坏,减少因事故引起的停电范围,防止越级跳闸等较为严重的后果。这不仅使检修人员及时了解变电站母线接头节点的运行状态,特别是早期故障的判断与分析,而且为设备运行及维修提供更直观、更有效的依据,全面实现母线的状态维护,避免因过度维护或维护缺乏而造成人力、物力、财力浪费。


传感器技术参数

测温范围

0℃~500℃

测温精度(V/A)

±1.5%读数或±1.5℃取最大值   ①

测温精度(TC)

±1.5%读数或±3℃取最大值   ①

重复精度(V/A)

±0.5%读数或±1℃取最大值   ①

重复精度(TC)

±0.5%读数或±2℃取最大值   ①

光谱响应

8μm~14μm

光学分辨率D:S(90%)

15:1

温度分辨率

0.1

响应时间(95%)

150ms

发射率

0.100~1.100(软件可调),预设0.950

透过率

0.100~1.000(软件可调),预设1.000

模拟输出

0V~5V/两线4mA~20mA/四线4mA~20mA/K行热偶/J型热偶

数字输出

TTL

工作电源

24VDC±20%

防护等级

IP66

工作温度

-10℃~+70℃

存储温度

-20℃~+80℃

工作湿度

10%~95%(无凝结)

电缆耐温

-20℃~+80℃PVC

材质

锌铝合金(电镀)

重量

210g(2m标配)


采集主机技术参数

显示功能

屏幕尺寸

7寸

颜色

TFT真彩

分辨率

800×480

背光

长寿命 LED

输入方式

触控

存储方式

存储容量

150MB

记录(S)

1、2、3、4等任意设定

通讯功能

接口形式

RS232、RS485、以太网口(10/100M 自适应以太网口) 串口

通讯波特率

1200~115200bps

综合参数

电磁兼容

IEC61000-4-4(电快速瞬变脉冲群)±4KV/5KHz、IEC61000-4-5(浪涌) 4KV及在 10V/m高频电磁场干扰下仪表不出现死机及 I/O误操作,测量值 波动不超过量程的±5%

隔离耐压

电源端、继电器触点及信号端相互之间≥2300V; 相互隔离的弱电信号端之间≥600V

电源

100~240VAC,-15%, +10%/50-60Hz

功率

≤5W

使用环境

温度:-10℃~﹢60℃;湿度:≤ 90%RH

存储温度

-20℃~﹢80℃

重量

0.7Kg

冷却方式

自然风冷
